iOS使用CIFilter生成二维码

时间：2020-10-07 14:26:02|栏目：iOS代码|点击： 次

二维码（Quick Response Code，简称QR Code）是由水平和垂直两个方向上的线条设计而成的一种二维条形码（barcode)。可以编码网址、电话号码、文本等内容，能够存储大量的数据信息。自iOS 7以来，二维码的生成和读取只需要使用Core Image框架和AVFoundation框架就能轻松实现。在这里，我们主要介绍二维码的生成。关于二维码的读取，在 使用AVFoundation读取二维码 文章中有详细介绍。



1 二维码的生成

生成一个二维码也就是根据提供的数据内容转换成一张二维码图像。从iOS 7开始，我们只需要使用CIFilter中的CIQRCodeGenerator就可以轻易实现。只不过这样生成的二维码图像是一个CIImage对象，如果要在图像视图中显示，需要将其转换为UIImage对象。具体步骤如下：

①、使用名为 CIQRCodeGenerator 的过滤器创建一个CIFilter对象。

CIFilter *filter = [CIFilter filterWithName:@"CIQRCodeGenerator"]

②、为CIFilter对象设置 inputMessage 和 inputCorrectionLevel 参数。

  1. inputMessage ：是一个NSData对象，用于表示被编码的数据。对于字符串或者URL，需要使用NSISOLatin1StringEncoding字符串编码将其转换为NSData对象。要注意的是，NSISOLatin1StringEncoding编码对于中文或表情无法生成，需要的话可以使用NSUTF8StringEncoding 替换。
  2. inputCorrectionLevel ：是一个NSString对象，通常使用单个字母来指定纠错率，默认值是 M 。该参数控制输出图像中编码的附加数据量以提供纠错。其纠错率越高，输出的图像越大，同时也允许代码的更大区域被破坏或模糊。通常有 L 、 M 、 Q 、 H 这四种可能的纠正模式，分别代表了7%、15%、25%、30%的错误恢复能力。

③、使用CIFilter对象的 outputImage 属性获取生成的二维码图像

CIImage *outputImage = filter.outputImage;

④、对生成的二维码图像进行缩放。

由于生成的二维码图像尺寸一般都比较小，为了避免模糊，通常需要对它进行缩放以适应图像视图的大小。其缩放比例一般为图像视图宽度（或高度）与二维码图像宽度（或高度）的比值。

CGFloat scaleX = imageView.bounds.size.width / qrcodeImage.extent.size.width;
CGFloat scaleY = imageView.bounds.size.height / qrcodeImage.extent.size.height;
CIImage *transformedImage = [qrcodeImage imageByApplyingTransform:CGAffineTransformMakeScale(scaleX, scaleY)];

⑤、将二维码图像转换为UIImage对象。

imageView.image = [UIImage imageWithCIImage:transformedImage];

2 应用示例

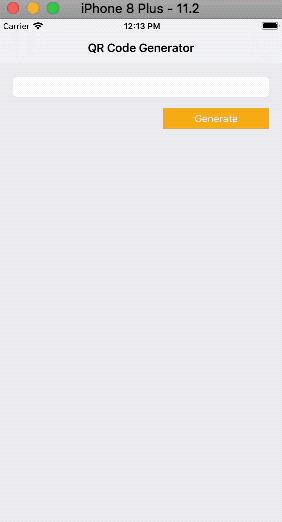

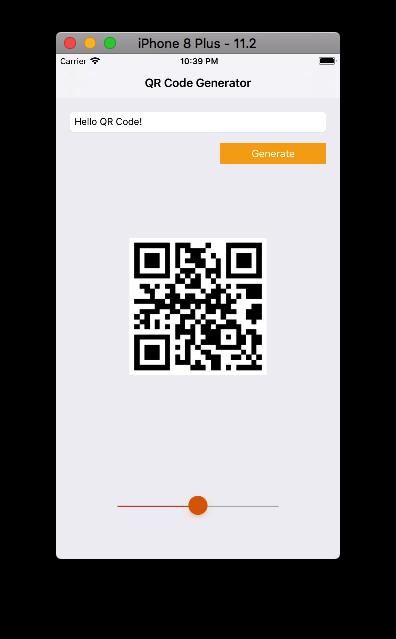

下面，我们就做一个如下图所示的二维码生成器：

其中主要实现的功能有：

  1. 生成和删除二维码。
  2. 通过滑动条对二维码图像进行缩放。
  3. 将二维码保存到相册。

2.1 创建项目

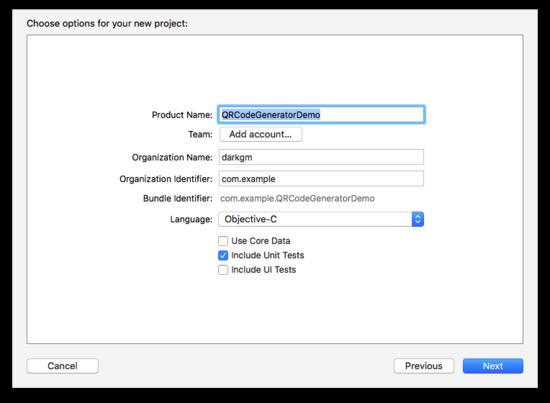

打开 Xcode ，创建一个新的项目（ File\New\Project.. .），选择 iOS 一栏下的 Application 中的 Single View Application 模版，然后点击 Next ，填写项目选项。在 Product Name 中填写 QRCodeGeneratorDemo ，选择 Objective-C 语言，点击 Nex t，选择文件位置，并单击 Create 创建项目。



2.2 构建界面

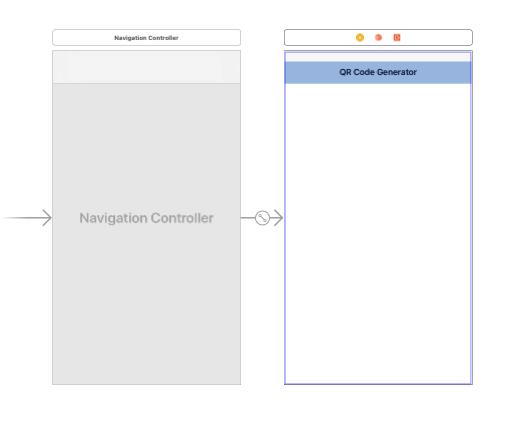

打开 Main.storyboard 文件，在当前控制器中嵌入导航控制器，并添加标题 QR Code Generator ：

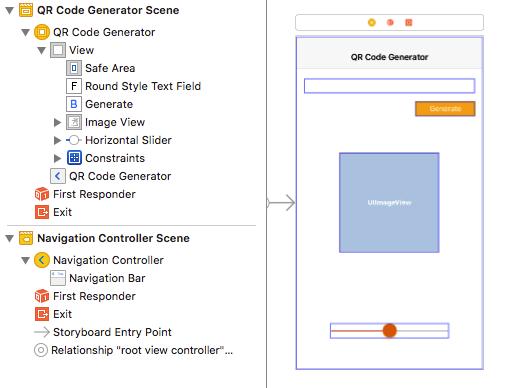

在视图控制器中添加文本框、按钮、图像视图等，布局如下：

其中各元素及作用：

  1. Text Field：用于输入想要转换为二维码的数据内容，包括文本或URL字符串。
  2. Button：在这里具有双重作用，用于生成和清除二维码。
  3. Image View：用于显示生成的二维码图像。
  4. Slider：用来缩放生成的二维码图像。

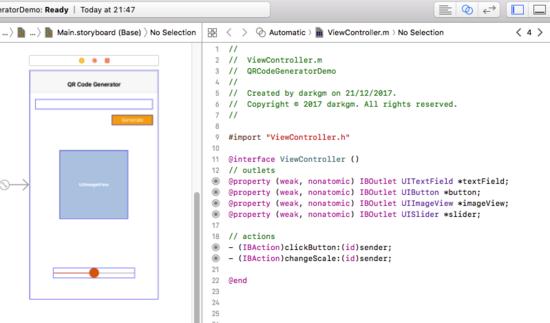

打开辅助编辑器，将storyboard中的元素连接到代码中：



2.3 添加代码

2.3.1 生成二维码图像

由于使用CIFilter对象生成的二维码图像将是一个CIImage对象，所以需要先在 ViewController.m 文件的接口部分声明一个CIImage对象的属性：

@property (strong, nonatomic) CIImage *qrcodeImage;

然后在实现部分添加 generateQRCodeImage 方法及代码：

- (void)generateQRCodeImage
{
  NSData *data = [self.textField.text dataUsingEncoding:NSISOLatin1StringEncoding allowLossyConversion:NO];

  // 创建并设置CIFilter对象
  CIFilter *filter = [CIFilter filterWithName:@"CIQRCodeGenerator"];
  [filter setValue:data forKey:@"inputMessage"];
  [filter setValue:@"Q" forKey:@"inputCorrectionLevel"];

  // 获取生成的CIImage对象
  self.qrcodeImage = filter.outputImage;

  // 转换成UIImage对象，并显示在图像视图中
  self.imageView.image = [UIImage imageWithCIImage:self.qrcodeImage];
}

在 clickButton: 方法中调用该方法：

- (IBAction)clickButton:(id)sender
{
  [self generateQRCodeImage];
}

此时，运行程序，在文本框中输入内容，点击按钮就可以看到生成的二维码：

仔细的话你会发现这里的二维码比较模糊，这是由于生成的二维码尺寸较小，在imageView中显示时被拉伸导致的。下面我们就通过调整二维码的缩放来解决图像模糊的问题。

修改 generateQRCodeImage 方法中的代码如下：

- (void)generateQRCodeImage
{
  ...
  // 获取生成的CIImage对象
  self.qrcodeImage = filter.outputImage;

  // 缩放CIImage对象
  CGFloat scaleX = self.imageView.bounds.size.width / self.qrcodeImage.extent.size.width;
  CGFloat scaleY = self.imageView.bounds.size.height / self.qrcodeImage.extent.size.height;
  CIImage *transformedImage = [self.qrcodeImage imageByApplyingTransform:CGAffineTransformMakeScale(scaleX, scaleY)];

  // 将调整后的CIImage对象转换成UIImage对象，并显示在图像视图中
  self.imageView.image = [UIImage imageWithCIImage:transformedImage];
}

再次运行，你会看到一张清晰的二维码：



2.3.2 删除二维码图像

在这个demo中，按钮具有双重作用：即生成二维码和删除二维码。因此需要在 clickButton: 方法中先判断二维码图像是否存在：

  1. 如果不存在，点击按钮生成一张二维码图像，按钮的标题变为" Clear "。
  2. 如果存在，点击按钮删除二维码图像，按钮的标题变为" Generate "。

修改 clickButton: 方法中的代码如下：

- (IBAction)clickButton:(id)sender
{
  if (self.qrcodeImage == nil) {
    [self generateQRCodeImage];
    [self.button setTitle:@"Clear" forState:UIControlStateNormal];
  }
  else {
    [self clearQRCodeImage];
    [self.button setTitle:@"Generate" forState:UIControlStateNormal];
  }
}

下面我们就添加 clearQRCodeImage 方法并实现它：

- (void)clearQRCodeImage
{
  self.imageView.image = nil;
  self.qrcodeImage = nil;
  self.textField.text = nil;
}

至此，二维码的生成和删除已基本完成，但为了有良好的体验，我们还需要考虑下面的情况：

  1. 在文本框未输入的情况下点击按钮是否生成二维码。
  2. 切换按钮时文本框的响应状态以及键盘出现与消失。
  3. 滑动条的显示和隐藏。

于是，在 clickButton: 方法中添加下面的代码：

- (IBAction)clickButton:(id)sender
{
  if (self.qrcodeImage == nil) {
    if ([self.textField.text isEqualToString:@""]) {
      return;
    }
    [self generateQRCodeImage];

    [self.textField resignFirstResponder];
    [self.button setTitle:@"Clear" forState:UIControlStateNormal];
  }
  else {
    [self clearQRCodeImage];

    [self.button setTitle:@"Generate" forState:UIControlStateNormal];
  }

  self.textField.enabled = !self.textField.enabled;
  self.slider.hidden = !self.slider.hidden;
}

最后，考虑到程序启动时滑动条不应该显示（滑动条只在生成二维码时出现），还需要在 viewDidLoad 方法中设置其 hidden 属性：

- (void)viewDidLoad
{
  [super viewDidLoad];

  self.slider.hidden = YES;
}

可以再次运行试下。

2.3.3 缩放二维码图像

缩放显示的二维码主要是通过拖动滑动条缩放image View来完成的。在实现部分找到 changeScale: 方法，并添加代码下面的代码即可：

- (IBAction)changeScale:(id)sender
{
  self.imageView.transform = CGAffineTransformMakeScale((CGFloat)self.slider.value, (CGFloat)self.slider.value);
}

需要注意的是， self.slider.value 是 float 类型，而 CGAffineTransformMakeScale 方法的参数是 CGFloat 类型，因此在上面的代码中进行了类型转换。

2.3.4 保存二维码图像

将生成的二维码图片保存到相机胶卷相册主要是使用 UIImageWriteToSavedPhotosAlbum 函数来实现的。其完整声明如下：

复制代码 代码如下:

void UIImageWriteToSavedPhotosAlbum(UIImage *image, id completionTarget, SEL completionSelector, void *contextInfo);

其中各参数及含义：

image ：表示要保存到相册的图像。

completionTarget ：可选的参数，表示图片保存后，调用完成选择器（completionSelector）的对象。

completionSelector ：可选的方法，表示图片保存后，completionTarget对象要调用的方法（即回调方法）。该方法应符合以下签名：

- (void)image:(UIImage *)image
  didFinishSavingWithError:(NSError *)error
         contextInfo:(void *)contextInfo;

contextInfo ：可选的参数，用于提供一个上下文信息以通过参数传递给completionSelector。

在这里我们的大致思路是：首先在imageView中添加单击手势，当用户点击二维码图像时会弹出一个提示框询问是否保存，如果用户点击保存按钮，那么就将二维码保存到相册中。下面是具体实现：

打开 Main.storyboard 文件，从对象库中找到点击手势（Tap Gesture Recognizer），将其添加到视图控制器的Image View上，完成之后会在控制器的顶部看到它：

打开辅助编辑器，将其连接到代码中：

为了使image View能响应手势操作，需要在 viewDidLoad 中设置image View的 userInteractionEnabled 属性：

- (void)viewDidLoad
{
  ...
  self.imageView.userInteractionEnabled = YES;
}

然后在实现部分找到 tap: 方法，并添加下面的代码：

- (IBAction)tap:(id)sender
{
  // 添加提示框
  UIAlertController *alertController = [UIAlertController alertControllerWithTitle:@"Save QRCode?" message:@"The QRCode will be saved in Camera Roll album." preferredStyle:UIAlertControllerStyleAlert];

  UIAlertAction *saveAction = [UIAlertAction actionWithTitle:@"Save" style:UIAlertActionStyleDefault handler:^(UIAlertAction * _Nonnull action) {
    // 保存二维码图像
    [self saveQRCodeImage];
  }];
  UIAlertAction *cancelAction = [UIAlertAction actionWithTitle:@"Cancel" style:UIAlertActionStyleCancel handler:nil];

  [alertController addAction:saveAction];
  [alertController addAction:cancelAction];

  [self presentViewController:alertController animated:YES completion:nil];
}

这时编译器会有红色警告提示 saveQRCodeImage 方法未声明。接下来我们就在实现部分添加该方法来实现二维码的保存：

- (void)saveQRCodeImage
{
  // 绘制图像
  UIGraphicsBeginImageContext(self.imageView.image.size);
  [self.imageView.image drawInRect:self.imageView.bounds];
  self.imageView.image = UIGraphicsGetImageFromCurrentImageContext();
  UIGraphicsEndImageContext();

  // 保存图像
  UIImageWriteToSavedPhotosAlbum(self.imageView.image, nil, nil, nil);
}

值得说明的是，这里的 self.imageView.image 是从CIImage对象转换来的，是保存不到相册的，需要先在图形上下文中绘制一下，生成一个新的图像，然后才能保存。

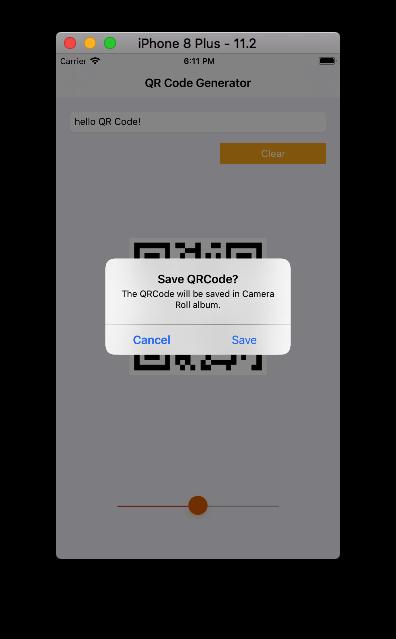

此时，运行程序，点击生成的二维码图像你会看到下面的效果：

但是点击 Save 按钮时，程序会崩溃，在控制台会看到下面的消息：

This app has crashed because it attempted to access privacy-sensitive data without a usage description. The app's Info.plist must contain an NSPhotoLibraryAddUsageDescription key with a string value explaining to the user how the app uses this data.

这是因为iOS要求应用程序开发者在允许访问相册之前要先获得用户的许可。为此，我们必须在 Info.plist 文件中添加名为 NSPhotoLibraryAddUsageDescription 的键，并为其添加相应的描述：

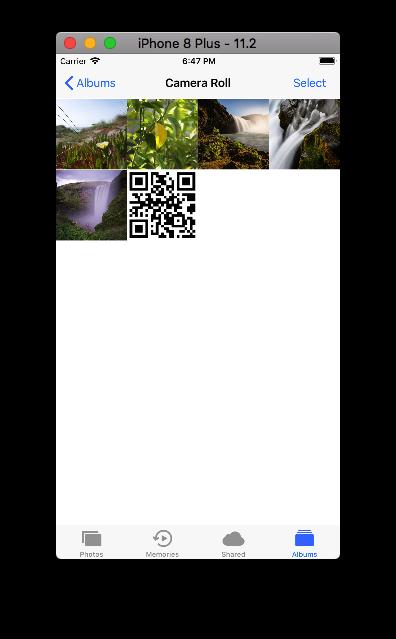

问题修复完成！再次运行，点击保存按钮，打开相册应用，你会看到刚才保存的二维码：

到目前为止，我们的工作已基本完成，但是为了更完美一些，最好是在点击保存按钮之后能够收到是否保存成功的反馈。所以需要在 saveQRCodeImage 方法中更改 UIImageWriteToSavedPhotosAlbum 函数的参数：

- (void)saveQRCodeImage
{
  ...

  // 保存图像
  UIImageWriteToSavedPhotosAlbum(self.imageView.image, self, @selector(image:didFinishSavingWithError:contextInfo:), nil);
}

然后添加 image:didFinishSavingWithError:contextInfo: 方法，并在该方法内创建alert View来显示二维码的保存状态：

- (void)image:(UIImage *)image didFinishSavingWithError:(NSError *)error contextInfo:(void *)contextInfo
{
  NSString *title;
  NSString *message;

  if (!error) {
    title = @"Success!";
    message = @"The QRCode image saved successfully.";
  }
  else {
    title = @"Failed!";
    message = @"The QRCode image saved unsuccessfully, please try again later.";
  }

  // 使用alert view显示二维码保存状态
  UIAlertController *alert = [UIAlertController alertControllerWithTitle:title message:message preferredStyle:UIAlertControllerStyleAlert];
  UIAlertAction *action = [UIAlertAction actionWithTitle:@"OK" style:UIAlertActionStyleDefault handler:nil];
  [alert addAction:action];

  [self presentViewController:alert animated:YES completion:nil];
}

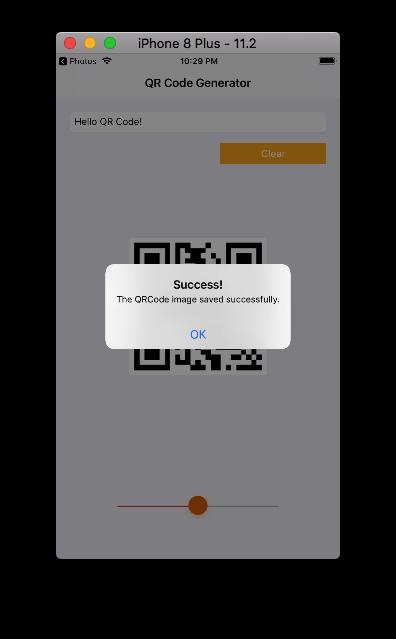

运行程序，测试一下效果：

至此，我们的二维码生成器已经全部完成，如果需要完整代码，可以下载 QRCodeGeneratorDemo 查看。

3 参考资料

CIFilter - Core Image | Apple Developer Documentation

Building a QR Code Generator with Core Image Filters

CIQRCodeGenerator

HOW TO SAVE/LOAD IMAGE/VIDEOS FROM CAMERA ROLL ?C XCODE IOS
