Openlayers绘制地图标注
时间：2022-03-24 11:36:11|栏目：JavaScript代码|点击： 次
本文实例为大家分享了Openlayers绘制地图标注的具体代码，供大家参考，具体内容如下
1、标注的简介
标注简单点说就是通过图标、文字等方式将我们想展示的内容显示在地图上，着重突出人们所关注的专题内容，从而为用户提供个性化的地图服务；
2、标注方式
在Openlayers3里面，有两种对地理位置点进行标注的方法，一种是通过创建矢量图层然后设置其样式的方法，还有一种就是创建Overlay覆盖层的方法；对于第一种方式，本质上创建的还是一个矢量对象，只是将其表现形式更换了一下，用Style样式进行包装；而第二种方式则是创建的一个单独的覆盖层，然后通过设置其属性进行某些信息的展示；至于具体使用哪一种方式，还是得根据具体来看；
3、代码实现
<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<title></title>
<script src="../lib/jquery/jquery.js"></script>
<script src="../lib/ol/ol.js"></script>
<link href="../css/ol.css" rel="stylesheet" />
<style type="text/css">
body, html, div, ul, li,img
{
border:none;
padding:0px;
margin:0px;
}
#menu
{
width:100%;
height:20px;
padding:5px 10px;
left:10px;
font-size:14px;
font-family:"微软雅黑";
}
.checkbox
{
margin:5px 15px;
}
.marker
{
width:20px;
height:20px;
border:1px solid #088;
border-radius:10px;
background-color:#0FF;
opacity:0.5;
}
.address
{
text-decoration:none;
color:#aa3300;
font-size:14px;
font-weight:bold;
text-shadow:black 0.1em 0.1em 0.2em;
}
</style>
<script type="text/javascript">
$(function () {
//北京地理坐标
var beijing = ol.proj.fromLonLat([116.28, 39.54]);
//武汉地理坐标
var wuhan = ol.proj.fromLonLat([114.21,30.37]);
//初始化地图
var map = new ol.Map({
target: 'map',
layers: [
new ol.layer.Tile({
source:new ol.source.OSM()
})
],
view: new ol.View({
center: beijing,
zoom: 6,
minZoom:2
})
});
//创建标签的样式
var createLabelStyle = function (feature) {
//返回一个样式
return new ol.style.Style({
//把点的样式换成ICON图标
image: new ol.style.Icon({
//控制标注图片和文字之间的距离
anchor: [0.5, 60],
//标注样式的起点位置
anchorOrigin: 'top-right',
//X方向单位：分数
anchorXUnits: 'fraction',
//Y方向单位：像素
anchorYUnits: 'pixels',
//偏移起点位置的方向
offsetOrigin: 'top-right',
//透明度
opacity: 0.75,
//图片路径
src: '../images/label/blueIcon.png'
}),
//文本样式
text: new ol.style.Text({
//对齐方式
textAlign: 'center',
//文本基线
textBaseline: 'middle',
//字体样式
font: 'normal 14px 微软雅黑',
//文本内容
text: feature.get('name'),
//填充样式
fill: new ol.style.Fill({
color: '#aa3300'
}),
//笔触
stroke: new ol.style.Stroke({
color: '#ffcc33',
width: 2
})
})
});
};
//初始化要素
var iconFeature = new ol.Feature({
//点要素
geometry: new ol.geom.Point(beijing),
//名称属性
name: '北京市',
//人口属性
population: 2115
});
//为点要素添加样式
iconFeature.setStyle(createLabelStyle(iconFeature));
//初始化矢量数据源
var vectorSource = new ol.source.Vector({
//指定要素
features:[iconFeature]
});
//初始化矢量图层
var vectorLayer = new ol.layer.Vector({
//数据源
source:vectorSource
});
//将矢量图层添加到map中
map.addLayer(vectorLayer);
//初始化覆盖层标注
var marker = new ol.Overlay({
//位置坐标
position: wuhan,
//覆盖层如何与位置坐标匹配
positioning: 'center-center',
//覆盖层的元素
element: document.getElementById('marker'),//ToDo 此处不能用JQuery方式$('#marker')获取元素
//事件传播到地图视点的时候是否应该停止
stopEvent:false
});
//将覆盖层添加到map中
map.addOverlay(marker);
//设置覆盖层的title属性
marker.getElement().title = '武汉市';
//初始化文本覆盖层
var text = new ol.Overlay({
//位置
position: wuhan,
//覆盖层的元素
element: document.getElementById('address')
});
//将文本覆盖层添加到map中
map.addOverlay(text);
//设置文本覆盖层的内容为之前创建的覆盖层的title属性
text.getElement().innerText = marker.getElement().title;
//地图的点击事件
map.on('click', function (evt) {
//获取单选按钮的选项
var type = $('input[name="label"]:checked').val();
//获取位置坐标
var point = evt.coordinate;
//如果类型是矢量标注则添加矢量标签，否则添加覆盖标签
if (type == 'vector') {
addVectorLabel(point);
} else if (type == 'overlay') {
addOverlayLabel(point);
}
});
//添加矢量标签
function addVectorLabel(coordinate) {
//初始化一个新的点要素
var newFeature = new ol.Feature({
geometry: new ol.geom.Point(coordinate),
name: '标注点'
});
//设置点的样式
newFeature.setStyle(createLabelStyle(newFeature));
//将当前要素添加到矢量数据源中
vectorSource.addFeature(newFeature);
}
//添加覆盖标注
function addOverlayLabel(coordinate) {
//创建一个div元素
var elementDiv = document.createElement('div');
//设置div元素的样式类
elementDiv.className = 'marker';
//设置div元素的title属性
elementDiv.title = '标注点';
//获取id为label的div标签
var overlay = document.getElementById('label');
//将新创建的div标签添加到overlay中
overlay.appendChild(elementDiv);
//创建一个a标签元素
var elementA = document.createElement('a');
//设置a标签的样式类
elementA.className = 'address';
//设置a标签的链接地址
elementA.href = '#';
//设置a标签的超链接文本
setInnerText(elementA, elementDiv.title);
//将a标签元素添加到div标签元素中
elementDiv.appendChild(elementA);
//新建一个覆盖层
var newMarker = new ol.Overlay({
//设置位置为当前鼠标点击的坐标
position: coordinate,
//设置覆盖层与位置之间的匹配方式
positioning: 'center-center',
//覆盖层元素
element: elementDiv,
//事件传播到地图视点的时候是否应该停止
stopEvent:false
});
//将覆盖层添加到map中
map.addOverlay(newMarker);
//新建一个文本覆盖层
var newText = new ol.Overlay({
//设置位置为当前鼠标点击的坐标
position: coordinate,
//覆盖层元素
element:elementA
});
//将文本覆盖层添加到map中
map.addOverlay(newText);
}
//设置文本内容
function setInnerText(element,text) {
if (typeof element.textContent == 'string') {
element.textContent = text;
} else {
element.innerText = text;
}
}
});
</script>
</head>
<body>
<div id="menu">
<label class="checkbox">
<input type="radio" name="label" value="vector" checked="checked" />
Vector Label
</label>
<label class="checkbox">
<input type="radio" name="label" value="overlay" />
Overlay Label
</label>
</div>
<div id="map"></div>
<div id="label" style="display:none">
<div id="marker" class="marker" title="Marker">
<a class="address" id="address" target="_blank" href="http://www.openlayers.org">标注点</a>
</div>
</div>
</body>
</html>
4、结果展示

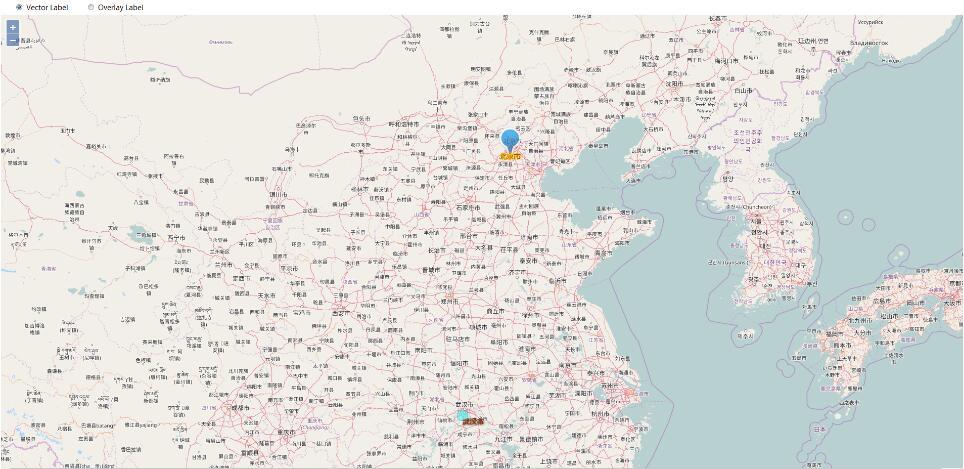

初始化页面

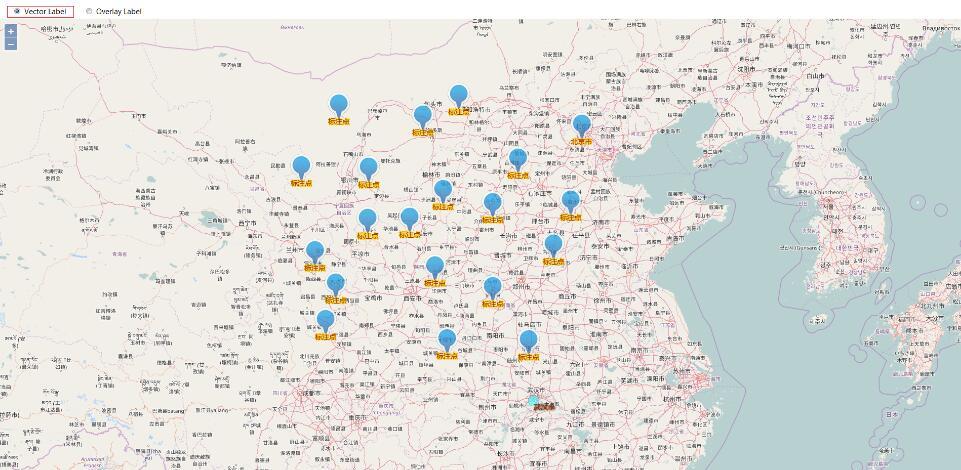

选中第一个单选按钮，在地图页面上的任何地方点击，将会添加矢量标注

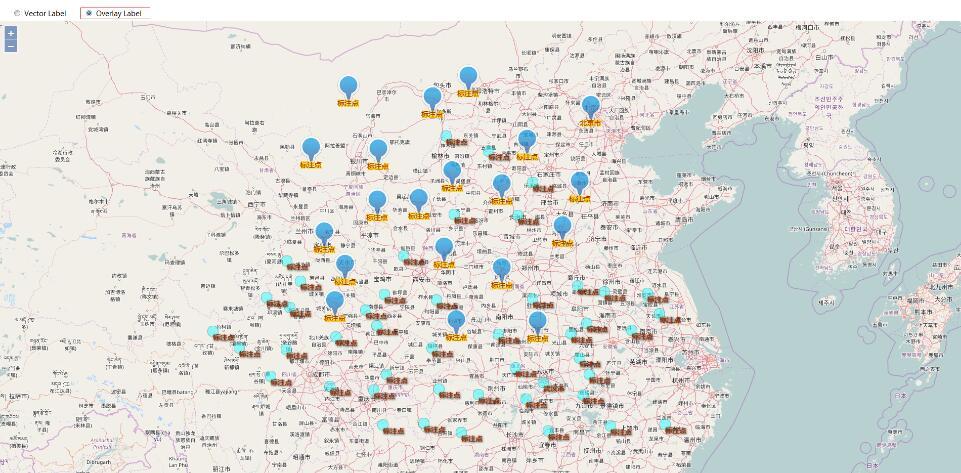

选中第二个单选按钮，则在页面任意地方单击，将添加覆盖标注
